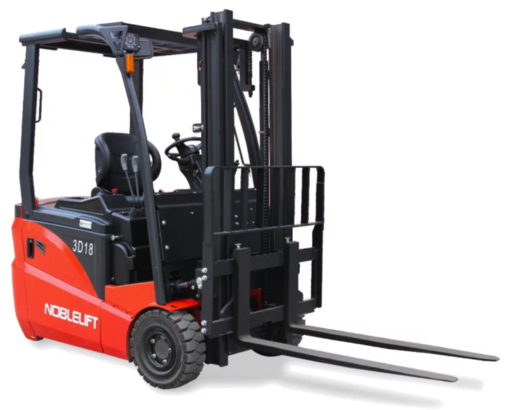

FE3D16N / FE3D18N / FE3D20N Модельный ряд трехопорных электрических погрузчиков грузоподъемностью от 1600 кг до 2000 кг с приводом на переднюю ось (D).
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Стандартное оснащение включает:
АС двигатель хода;
АС двигатель гидравлической системы;
Боковая выемка аккумуляторной батареи;
Индикаторная панель с указанием состояния системы;
Фары передние;
Стоп-сигнал;
Фонарь и звуковой сигнал заднего хода;
Зеркала заднего вида;
Сигнальный маяк;
Стояночный тормоз;
Класс каретки: 2А для моделей FE3D16-20N.
Опционально доступны:
Колеса из немаркой резины;
Боковое смещение каретки (sideshift);
Дополнительные контуры гидравлики для навесного оборудования;
Вилы различной длины;
Холодное исполнение (до -18С).

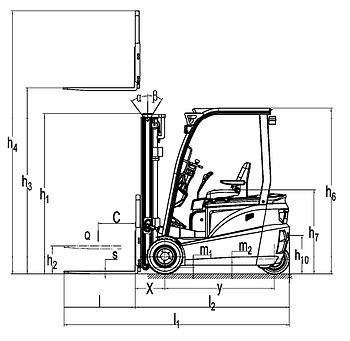

Основные технические параметры:
Основные параметры
1.2
Модель
FE3D16N
FE3D18N
FE3D20N
1.3
Тип
Электрический
1.4
Положение оператора
Сидя
1.5
Грузоподъемность
Q (кг)
1600
1750
2000
1.6
Центр загрузки
c (мм)
500
500
500
1.8
Расстояние от центра оси до вил
x (мм)
372
377
377
1.9
Колесная база
y (мм)
1360
1360
1490
Массы
2.1
Масса, включая АКБ
кг
3100
3260
3420
2.2
Нагрузка на переднюю/заднюю ось с грузом
кг
4200/500
4550/510
4880/540
2.3
Нагрузка на переднюю/заднюю ось без груза
кг
1490/1610
1610/1650
1670/1750
Колеса, шасси
3.1
Тип колес
Суперэластик
3.2
Размер передних (ведущих) колес
18×7-8SE
18×7-8SE
200×50-10SE
3.3
Размер задних колес
15×4-8SE
15×4-8SE
15×4-8SE
3.5
Кол-во колес спереди/сзади (х-ведущие)
2x/2
2x/2
2x/2
3.6
Колея передних колес
b10 (мм)
960
960
984
3.7
Колея задних колес
b11 (мм)
180
180
180
Размеры
4.1
Наклон мачты/каретки вил вперед/назад
α/β (º)
5/7
5/7
5/7
4.2
Габаритная высота (min)
h1 (мм)
2008
2008
2008
4.3
Свободный подъем
h2 (мм)
125
125
125
4.4
Высота подъема
h3 (мм)
3000
3000
3000
4.5
Габаритная высота (max)
h4 (мм)
3981
3981
3981
4.7
Высота защитного ограждения (кабины)
h6 (мм)
2075
2075
2075
4.8
Высота сиденья
h7 (мм)
1030
1030
1030
4.12
Высота сцепного устройства
h10 (мм)
465
465
465
4.19
Общая длина
l1 (мм)
2845
3000
3130
4.20
Длина до фронта вил
l2 (мм)
1925
1930
2060
4.21
Общая ширина
b1 (мм)
1135
1135
1135
4.22
Размеры вил
s/e/l (мм)
35x100x920
35x100x920
40x120x1070
4.24
Ширина каретки вил
b3 (мм)
1040
1040
1040
4.31
Клиренс под мачтой
m1 (мм)
123
123
123
4.32
Клиренс в центре базы
m2 (мм)
105
105
105
4.34

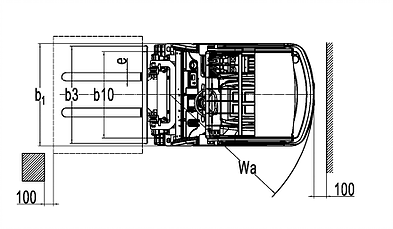

Ширина прохода с паллетой 800×1200
Ast (мм)
3373
3377
3507
4.35
Радиус разворота
Wa (мм)
1550
1550
1680
Характеристики
5.1
Скорость движения (с грузом/ без груза)
км/ч
14/15
14/15
13/15
5.2
Скорость подъема (с грузом/ без груза)
м/с
0.32/0.42
0.30/0.42
0.30/0.42
5.3
Скорость движения вил вниз (с грузом/ без груза)
м/с
< 0.6
< 0.6
< 0.6
5.5
Тяговое усилие (с грузом/ без груза)
S2 60 мин
Н
—
—
—
5.6
Тяговое усилие, макс (с грузом/ без груза)
S2 5 мин
Н
13000
14000
16000
5.7
Преодолимый уклон (с грузом/ без груза)
%
15/20
15/20
13/18
5.10
Тормозная система
Гидравлическая
Параметры электрической системы
6.1
Мощность двигателя движения S2 60 мин
кВт
4.5×2
4.5×2
4.5×2
6.2
Мощность двигателя подъема S3 15%
кВт
8.6
8.6
8.6
6.3
Стандарт АКБ
DIN
DIN
DIN
6.4
Напряжение питания, номинальная емкость АКБ K5
В/Ач
48/455 (48/490/560)
48/455 48/490/560)
48/560 (48/630)
6.5
Масса АКБ
кг
800
800
950
6.6
Размеры АКБ, ДxШxВ
мм
980x538x670
980x538x670
980x668x670
Другое
8.1
Тип управления ходом
AC
AC
AC
8.2
Рабочее давление навесного оборудования
МПа
17.5
17.5
17.5
8.3
Расход гидравлического масла навесным оборудованием
л/мин
36
36
36
8.4
Уровень шума
dB(A)
73
73
73
Параметры доступных мачт:
FE3D16—20N
Высота подъема h3 (мм)
Высота свободного подъема h2 (мм)
Высота при сложенной мачте h1 (мм)
Высота при раздвинутой мачте h4 (мм)
Наклон мачты/каретки вил вперед/назад α/β (º)
Остаточная грузоподъемность (кг), c=500мм, без сайдшифта
