Модельный ряд трехопорных электрических погрузчиков грузоподъемностью 1600 кг, с ведущим колесом, расположенным сзади.

Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.

Стандартное оснащение включает:

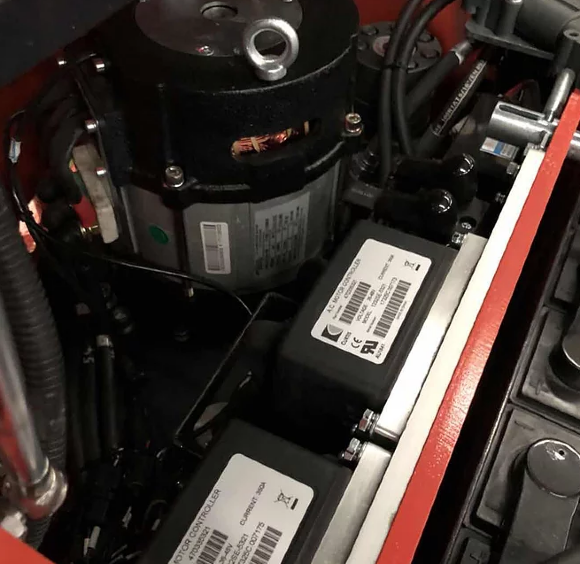

АС двигатель хода;
АС двигатель гидравлической системы;

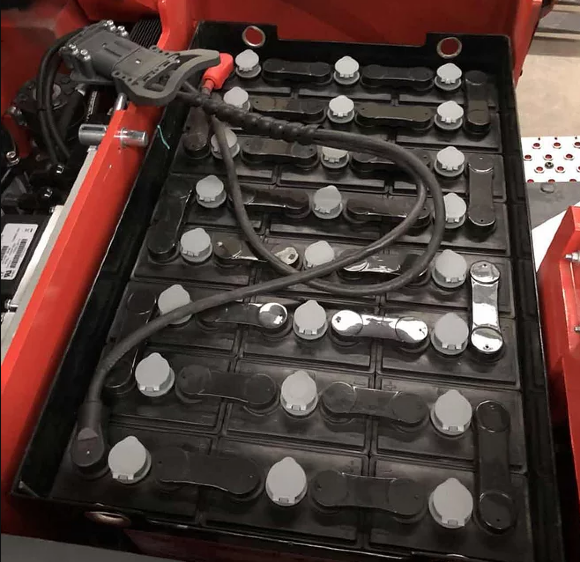

Боковая выемка аккумуляторной батареи;
Индикаторная панель с указанием состояния системы;
Фары передние;
Стоп-сигнал;
Фонарь и звуковой сигнал заднего хода;
Зеркала заднего вида;

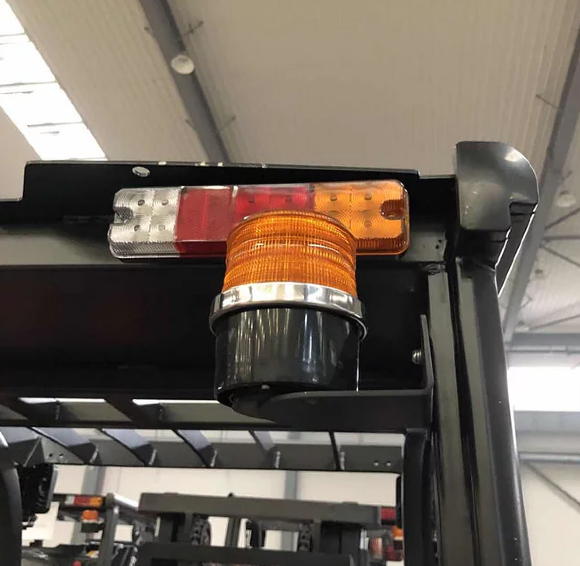

Сигнальный маяк;
Стояночный тормоз;
Класс каретки: 2А.

Опционально доступны:

Колеса из немаркой резины;
Боковое смещение каретки (sideshift);
Дополнительные контуры гидравлики для навесного оборудования.

Технические параметры базовой модели:

Основные параметры	1.2	Модель		FE3R16N
	1.3	Тип		Электрический
	1.4	Положение оператора		Сидя
	1.5	Грузоподъемность	Q (кг)	1600
	1.6	Центр загрузки	c (мм)	500
	1.8	Расстояние от центра оси до вил	x (мм)	340
	1.9	Колесная база	y (мм)	1240
Массы	2.1	Масса, включая АКБ	кг	3000
	2.2	Нагрузка на переднюю/заднюю ось с грузом	кг	4000/600
	2.3	Нагрузка на переднюю/заднюю ось без груза	кг	1280/1720
Колеса, шасси	3.1	Тип колес		Суперэластик
	3.2	Размер передних колес		18х7х12 1/8
	3.3	Размер задних колес		18×7-8
	3.5	Кол-во колес спереди/сзади (х-ведущие)		2/1x
	3.6	Колея передних колес	b10 (мм)	822
	3.7	Колея задних колес	b11 (мм)	—
Размеры	4.1	Наклон мачты/каретки вил вперед/назад	α/β (º)	3/6
	4.2	Габаритная высота (min)	h1 (мм)	1997
	4.3	Свободный подъем	h2 (мм)	105
	4.4	Высота подъема	h3 (мм)	3000
	4.5	Габаритная высота (max)	h4 (мм)	3980
	4.7	Высота защитного ограждения (кабины)	h6 (мм)	2060
	4.8	Высота сиденья	h7 (мм)	1050
	4.12	Высота сцепного устройства	h10 (мм)	570
	4.19	Общая длина	l1 (мм)	2785
	4.20	Длина до фронта вил	l2 (мм)	1865
	4.21	Общая ширина	b1 (мм)	1000
	4.22	Размеры вил	s/e/l (мм)	35x100x920
	4.24	Ширина каретки вил	b3 (мм)	980
	4.31	Клиренс под мачтой	m1 (мм)	92
	4.32	Клиренс в центре базы	m2 (мм)	97
	4.34	Ширина прохода с паллетой 800×1200	Ast (мм)	3312
	4.35	Радиус разворота	Wa (мм)	1520
Характеристики	5.1	Скорость движения (с грузом/ без груза)	км/ч	10/11
	5.2	Скорость подъема (с грузом/ без груза)	м/с	0.24/0.37
	5.3	Скорость движения вил вниз (с грузом/ без груза)	м/с	< 0.6
	5.6	Тяговое усилие, макс (с грузом/ без груза) S2 5 мин	Н	2800/8000
	5.7	Преодолимый уклон (с грузом/ без груза)	%	10/13
	5.10	Тормозная система		Гидравлическая
Параметры электрической системы	6.1	Мощность двигателя движения S2 60 мин	кВт	5
	6.2	Мощность двигателя подъема S3 15%	кВт	8.6
	6.3	Стандарт АКБ		DIN
	6.4	Напряжение питания, номинальная емкость АКБ K5	В/Ач	48/350 (48/400)
	6.5	Масса АКБ	кг	590
	6.6	Размеры АКБ, ДxШxВ	мм	770x485x661
Другое	8.1	Тип управления ходом		AC
	8.2	Рабочее давление навесного оборудования	МПа	16
	8.3	Расход гидравлического масла навесным оборудованием	л/мин	30
	8.4	Уровень шума	dB(A)	70

Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.

Параметры доступных мачт:

FE3R16N	Высота подъема h3 (мм)	Высота свободного подъема h2 (мм)	Высота при сложенной мачте h1 (мм)	Высота при раздвинутой мачте h4 (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг), c=500мм, без сайдшифта
FE3R16N	Высота подъема h3 (мм)	Высота свободного подъема h2 (мм)	Высота при сложенной мачте h1 (мм)	Высота при раздвинутой мачте h4 (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	FE3R16N
DX ZT	2500	105	1736	3480	3/6	1600
	2700	105	1836	3680	3/6	1600
	3000	105	1986	3980	3/6	1600
	3300	105	2136	4280	3/6	1600
	3500	105	2236	4480	3/6	1600
	3700	105	2336	4680	3/6	1500
	4000	105	2536	4980	3/6	1450
	4300	105	2686	5280	3/6	1350
	4500	105	2786	5480	3/6	1250
	5000	105	3061	5980	3/3	1150
DX ZZ	2500	935*	1795	3360	3/6	1600
	2700	1035*	1895	3560	3/6	1600
	3000	1185*	2045	3860	3/6	1600
	3300	1335*	2195	4220	3/6	1600
	3600	1485*	2345	4460	3/6	1500
	4000	1735*	2595	4860	3/6	1450
	4300	1885*	2745	5160	3/6	1400
	4500	1985*	2845	5360	3/6	1300
TX DZ	4000	1386*	1934	4974	3/6	1500
	4350	1510*	2059	5322	3/6	1400
	4500	1560*	2109	5472	3/6	1300
	4800	1660*	2209	5772	3/6	1200
	5000	1760*	2309	5972	3/3	1150
	5500	1910*	2459	6472	3/3	1050
	6000	2110*	2659	6979	3/3	950

* При снятии защитной решетки высота свободного подъема +434мм
