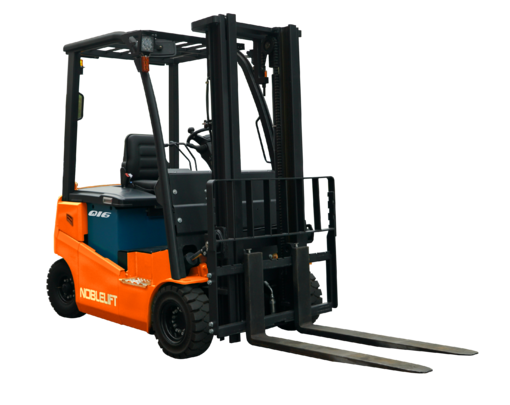

Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 1600-2000 кг.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Стандартное оснащение включает:
АС двигатель хода
АС двигатель гидравлической системы
Внешнее автоматическое зарядное устройство
Индикаторная панель с указанием состояния системы
Свинцово-кислотная или Li-Ion аккумуляторная батарея
Фары передние
Стоп-сигнал
Фонарь и звуковой сигнал заднего хода
Зеркала заднего вида
Сигнальный маяк
Стояночный тормоз
Упрощенная замена АКБ
Класс каретки: 2А
Опционально доступны:
Боковое смещение каретки (sideshift)
Вилы различной длины
Основные технические параметры:
Основные параметры
1.2
Модель
FE4P14Q
FE4P16Q
FE4P20Q
1.3
Тип
Электрический
1.4
Положение оператора
Сидя
1.5
Грузоподъемность
Q (кг)
1400
1600
2000
1.6
Центр загрузки
c (мм)
500
1.8
Расстояние от центра оси до вил
x (мм)
381
381
386
Массы
2.1
Масса, включая АКБ
кг
2940
2940
3180
Колеса, шасси
3.1
Тип колес
Цельнолитая резина / Пневматические
3.2
Размер передних (ведущих) колес
18×7-8
3.3
Размер задних колес
5.00-8-10PR
3.5
Кол-во колес спереди/сзади (х-ведущие)
2x/2
3.6
Колея передних колес
b10 (мм)
980
3.7
Колея задних колес
b11 (мм)
920
Размеры
4.1
Наклон мачты/каретки вил вперед/назад
α/β (º)
6/10
4.2
Габаритная высота (min)
h1 (мм)
1985
4.3
Свободный подъем
h2 (мм)
130
4.4
Высота подъема
h3 (мм)
3000
4.5
Габаритная высота (max)
h4 (мм)
3990
4.7
Высота защитного ограждения (кабины)
h6 (мм)
2075
4.8
Высота сиденья
h7 (мм)
1065
4.12
Высота сцепного устройства
h10 (мм)
530
4.19
Общая длина
l1 (мм)
3050
3050
3200
4.20
Длина до фронта вил
l2 (мм)
2130
4.21
Общая ширина
b1 (мм)
1150
4.22
Размеры вил
s/e/l (мм)
35x100x920
35x100x920
40x120x1070
4.24
Ширина каретки вил
b3 (мм)
1040
4.31
Клиренс под мачтой
m1 (мм)
98
4.32
Клиренс в центре базы
m2 (мм)
100
4.34
Ширина прохода с паллетом 800×1200
Ast (мм)
3771
3771
3776
4.35
Радиус разворота
Wa (мм)
1990
Характеристики
5.1
Скорость движения (с грузом/ без груза)
км/ч
9/10
12/13
11/13
5.2
Скорость подъема (с грузом/ без груза)
м/с
0.27/0.35
0.27/0.35
0.25/0.35
5.3
Скорость движения вил вниз (с грузом/ без груза)
м/с
0.52/0.42
5.7
Преодолимый уклон (с грузом/ без груза) S2 5 мин
%
6.5/10.5
12/15
5.10
Тормозная система
Электромагнитный тормоз
Параметры электрической системы
6.1
Мощность двигателя движения S2 60 мин
кВт
3.9
7
6.2
Мощность двигателя подъема S3 15%
кВт
8.6
6.3
Стандарт АКБ
DIN
6.4
Напряжение питания, номинальная емкость АКБ K5
В/Ач
Lead-Acid: 48/360 (400/460) Li: 48/200 (300)
Lead-Acid:48/360 (400/460) Li: 48/200 (300/400)
Другое
8.1
Тип управления ходом
AC
8.2
Рабочее давление навесного оборудования
МПа
14.5
8.3
Расход гидравлического масла навесным оборудованием
л/мин
30
8.4
Уровень шума
dB(A)
72
Параметры доступных мачт:
Высота подъема h3 (мм)
Высота свободного подъема h2 (мм)
Высота при сложенной мачте h1 (мм)
Высота при раздвинутой мачте h4 (мм)
Наклон мачты/каретки вил вперед/назад α/β (º)
Остаточная грузоподъемность (кг), c=500мм, без сайдшифта
