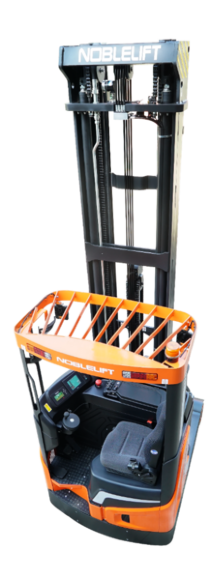

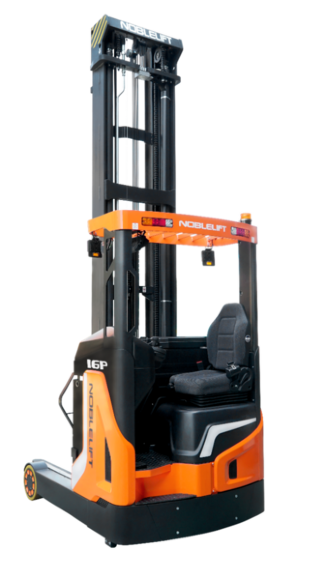

Ричтраки с грузоподъемностью 1600 кг и 2000 кг и доступными высотами подъема до 9,5 метров.
Стандартная комплектация для российского рынка включает:
АС двигатели передвижения и рулевого управления Schabmuller (6,4кВт) или HuaSheng (7,0кВт)
АС двигатель гидравлики KDS
Редуктор ZF

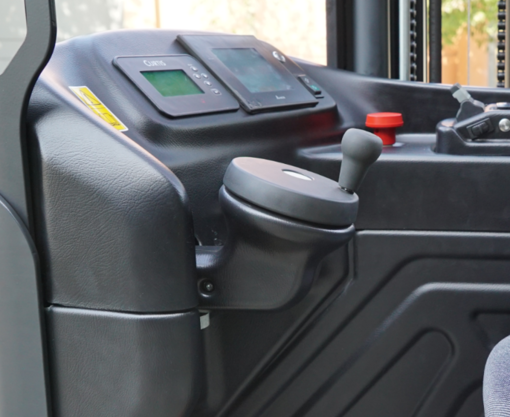

Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
Выбор системы рулевого управления 180º или 360º.

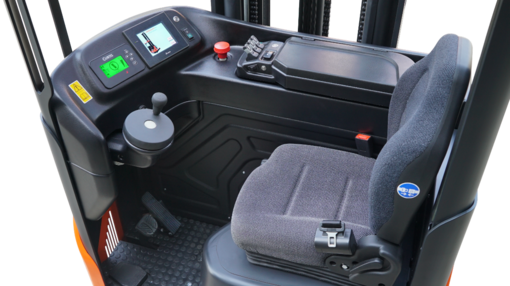

Управление гидравликой при помощи рычагов (B) или Fingertip манипуляторов (PRO).
Опционально доступны:
Увеличенная емкость АКБ
Удлиненные вилы
Боковая замена АКБ
Боковое смещение каретки вил (sideshift)
Беспроводная камера и монитор
Преселектор высоты подъема
Основные технические параметры:
Основные параметры
1.2
Модель
RT16B
RT16PRO
RT20B
RT20PRO
1.3
Тип
Самоходный
1.4
Положение оператора
Сидя
1.5
Грузоподъемность
Q (кг)
1600
1600
2000
2000
1.6
Центр загрузки
c (мм)
600
600
600
600
1.8
Расстояние от центра оси до вил
x (мм)
365/176
365/176
395/200
395/200
1.9
Колесная база
y (мм)
1400
1400
1500
1500
Масса
2.1
Масса с АКБ
кг
3990
3960
4250
4220
2.3
Нагрузка на переднюю/заднюю ось без груза, мачта втянута
кг
2450/1540
2420/1540
2580/1670
2560/1660
2.4
Нагрузка на переднюю/заднюю ось с грузом, мачта выдвинута
кг
890/4700
830/4760
766/5484
476/5474
2.5
Нагрузка на переднюю/заднюю ось с грузом, мачта втянута
кг
2180/3410
2100/3460
2290/3960
2270/3950
Колеса, шасси
3.1
Тип колес
Полиуретан (PU)
3.2
Размер передних (ведущих) колес
Ø343×140
Ø343×140
Ø343×140
Ø343×140
3.3
Размер задних колес
Ø285×110
Ø285×110
Ø330×110
Ø330×110
3.5
Кол-во колес спереди/сзади (х-ведущие)
1x/2
3.7
Колея задних/передних колес
b11 (мм)
1160
1160
1160
1160
Размеры
4.1
Наклон мачты/каретки вил вперед/назад
α/β (º)
4/-2
4/-2
4/-2
4/-2
4.2
Габаритная высота (min)
h1 (мм)
3900
3900
3900
3900
4.3
Свободный подъем
h2 (мм)
3290
3290
3290
3290
4.4
Высота подъема
h3 (мм)
9500
9500
9500
9500
4.5
Габаритная высота (max)
h4 (мм)
10410
10410
10410
10410
4.7
Высота по защитному ограждению (кабине)
h6 (мм)
2200
2200
2200
2200
4.8
Высота сиденья
h7 (мм)
960
960
960
960
4.10
Высота опорных консолей
h8 (мм)
270
270
270
270
4.15
Высота грузовых вил в нижнем положении
h13 (мм)
40
40
40
40
4.19
Общая длина
l1 (мм)
2412
2412
2488
2488
4.20
Длина до фронта вил
l2 (мм)
1262
1262
1338
1338
4.21
Общая ширина
b1 (мм)
1270
1270
1270
1270
4.22
Размеры вил
s/e/l (мм)
35/100/1150
35/100/1150
40/120/1150
40/120/1150
4.25
Ширина вил (мин/макс)
b5 (мм)
220/750
220/750
240/750
240/750
4.26
Расстояние между опорными консолями
b4 (мм)
900
900
900
900
4.28
Ход мачты (выдвижение)
l4 (мм)
525
525
595
595
4.31
Дорожный просвет под мачтой
m1 (мм)
90
90
90
90
4.32
Дорожный просвет в центре базы
m2 (мм)
75
75
75
75
4.33
Ширина прохода с паллетом 1000×1200
Ast (мм)
2720
2720
2840
2840
4.34
Ширина прохода с паллетом 800×1200
Ast (мм)
2780
2780
2900
2900
4.35
Радиус разворота
Wa (мм)
1650
1650
1750
1750
4.37
Длина по опорным консолям
l7 (мм)
1780
1780
1900
1900
Характеристики
5.1
Скорость движения (с грузом/ без груза)
км/ч
10.5/10.5
10.5/10.5
10.5/10.5
10.5/10.5
5.2
Скорость подъема (с грузом/ без груза)
м/с
0.25/0.5
0.35
0.25
0.35
5.3
Скорость движения вил вниз (с грузом/ без груза)
м/с
0.45/0.45
0.45/0.45
0.45/0.45
0.45/0.45
5.4
Скорость выдвижения мачты (с грузом/без груза)
м/с
0.1/0.1
0.1/0.1
0.1/0.1
0.1/0.1
5.8
Преодолимый уклон max (с грузом/ без груза)
%
10/10
10/10
10/10
10/10
5.10
Тормозная система
Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес
Параметры электрической системы
6.1
Мощность двигателя движения
кВт
6.4 / 7.0
6.4 / 7.0
6.4 / 7.0
6.4 / 7.0
6.2
Мощность двигателя подъема
кВт
8.2
12.5
12.5
12.5
6.3
Стандарт АКБ по DIN 43531/35/36 A,B,C,no
A, 3PzS
A, 3PzS
A, 4PzS
A, 4PzS
6.4
Напряжение питания, номинальная емкость АКБ
В/Ач
48/420 (560)
48/420 (560)
48/560
48/560
6.5
Масса АКБ
кг
750
750
950
950
Другое
8.1
Тип управления ходом
AC
8.2
Рабочее давление гидросистемы для навесного оборудования
