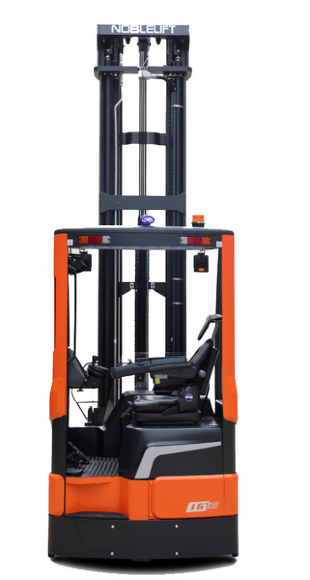

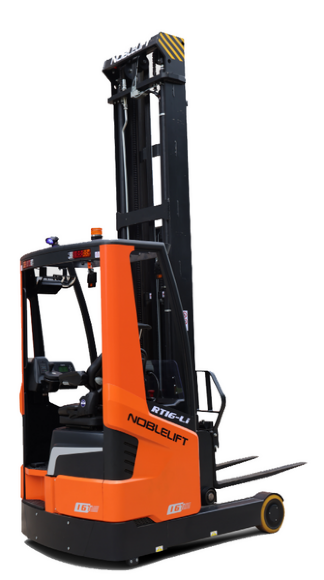

Ричтраки с литий-ионной батареей грузоподъемностью 1600 кг и доступными высотами подъема до 9,5 метров.
Стандартная комплектация для российского рынка включает:
АС двигатели передвижения и рулевого управления Schabmuller (6,4кВт) или HuaSheng (7,0кВт)
АС двигатель гидравлики Wannan (KDS)
Редуктор ZF GK25

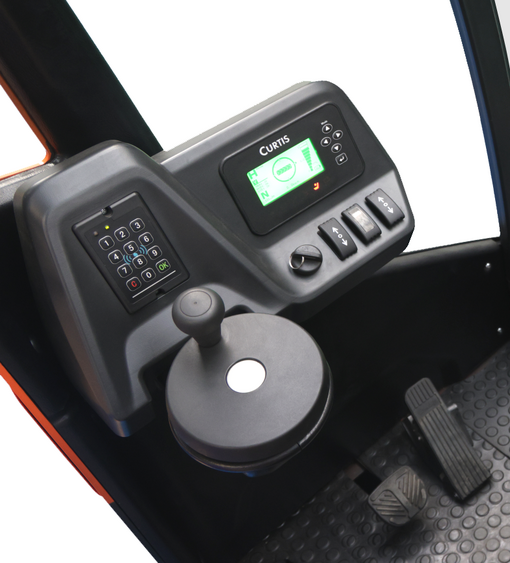

Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
Выбор системы рулевого управления 180º или 360º.

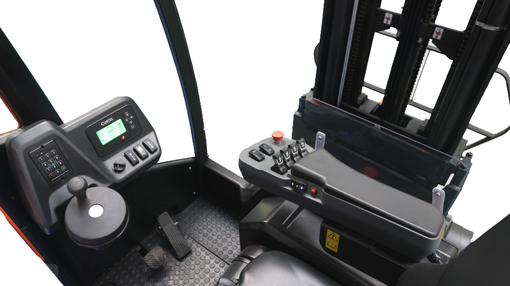

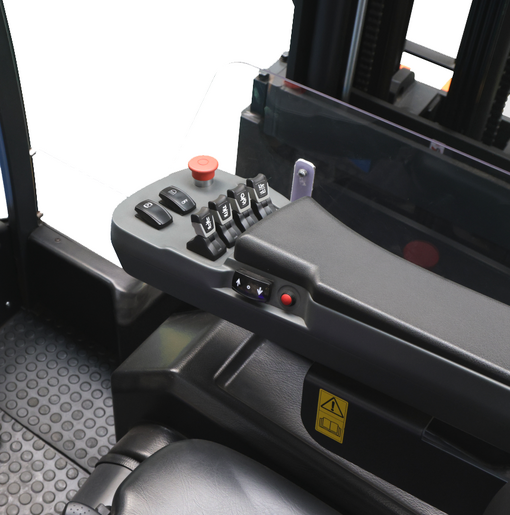

Управление гидравликой при помощи Fingertip манипуляторов.
Опционально доступны:
Удлиненные вилы
Боковое смещение каретки вил (sideshift)
Беспроводная камера и монитор
Основные технические параметры:
Основные параметры
1.2
Модель
RT16Li
1.3
Тип
Самоходный
1.4

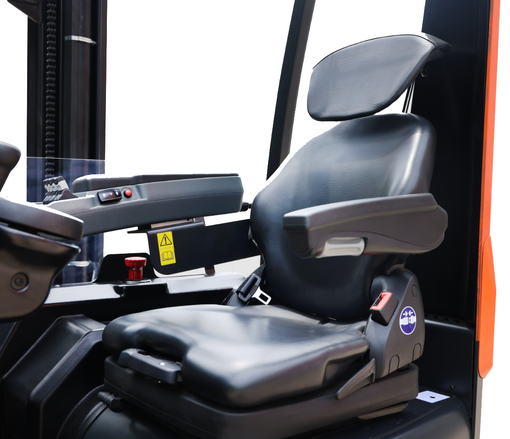

Положение оператора
Сидя
1.5
Грузоподъемность
Q (кг)
1600
1.6
Центр загрузки
c (мм)
600
1.8
Расстояние от центра оси до вил
x (мм)
310
1.9
Колесная база
y (мм)
1400
Масса
2.1
Масса с АКБ
кг
3700
Колеса, шасси
3.1
Тип колес
Полиуретан (PU)
3.2
Размер передних (ведущих) колес
Ø343×140
3.3
Размер задних колес
Ø280×110
3.5
Кол-во колес спереди/сзади (х-ведущие)
1x/2
3.7
Колея задних/передних колес
b11 (мм)
1160
Размеры
4.1
Наклон мачты/каретки вил вперед/назад
α/β (º)
4/-2
4.2
Габаритная высота (min)
h1 (мм)
3900
4.3
Свободный подъем
h2 (мм)
3290
4.4
Высота подъема
h3 (мм)
9500
4.5
Габаритная высота (max)
h4 (мм)
10410
4.7
Высота по защитному ограждению (кабине)
h6 (мм)
2200
4.19
Общая длина
l1 (мм)
2410
4.20
Длина до фронта вил
l2 (мм)
1260
4.21
Общая ширина
b1 (мм)
1270
4.22
Размеры вил
s/e/l (мм)
40/120/1150
4.25
Ширина вил (мин/макс)
b5 (мм)
240/760
4.28
Ход мачты (выдвижение)
l4 (мм)
485
4.31
Дорожный просвет под мачтой
m1 (мм)
90
4.33
Ширина прохода с паллетом 1000×1200
Ast (мм)
2770
4.34
Ширина прохода с паллетом 800×1200
Ast (мм)
2830
4.35
Радиус разворота
Wa (мм)
1650
4.37
Длина по опорным консолям
l7 (мм)
1780
Характеристики
5.1
Скорость движения (с грузом/ без груза)
км/ч
10.5/10.5
5.2
Скорость подъема (с грузом/ без груза)
м/с
0.38/0.5
5.3
Скорость движения вил вниз (с грузом/ без груза)
м/с
0.48/0.4
5.4
Скорость выдвижения мачты (с грузом/без груза)
м/с
0.15/0.15
5.8
Преодолимый уклон max (с грузом/ без груза)
%
10/15
5.10
Тормозная система
Гидравлический тормоз
Параметры электрической системы
6.1
Мощность двигателя движения
кВт
6.4 / 7.0
6.2
Мощность двигателя подъема
кВт
12,5
6.3

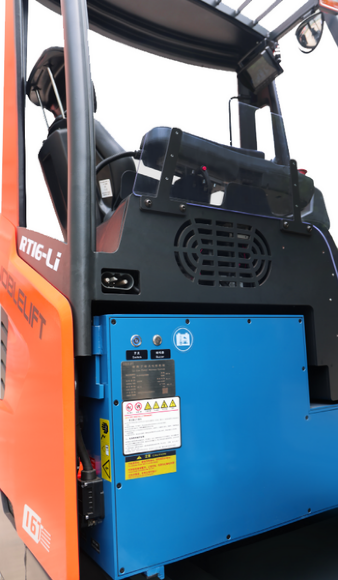

Стандарт АКБ по DIN 43531/35/36 A,B,C,no
No (Li-Ion)
6.4
Напряжение питания, номинальная емкость АКБ
В/Ач
51.20/350
6.5
Масса АКБ
кг
250
Другое
8.1
Тип управления ходом
AC
8.2
Рабочее давление гидросистемы для навесного оборудования
