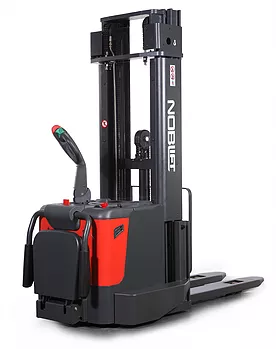

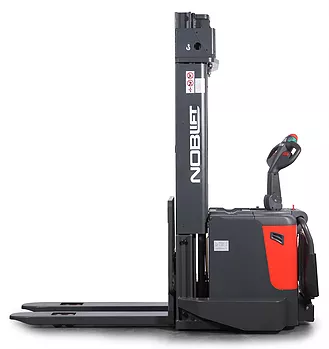

Самоходные штабелеры Noblelift PS 15, PS 15SL

Самоходные штабелеры грузоподъемностью 1500 кг

Cтандартная комплектация ряда PS:

• АС-двигатель хода вертикального типа
• Контроллер Curtis

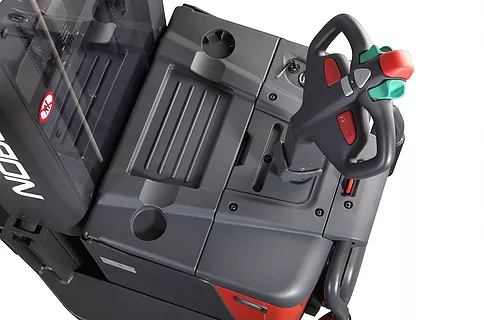

• Ручка управления Rema с технологией CAN-BUS
• Датчики Pepperl+Fuchs
• Съемная мачта

Опционально доступны:

• Платформа оператора и поручни
• EPS — электрическое рулевое управление
• Пропорциональная гидравлика

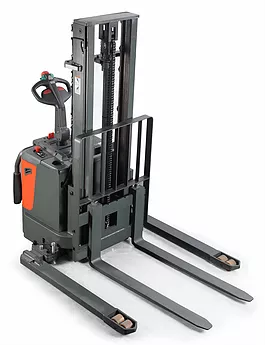

• Версия с регулируемыми вилами PS 15SL

Штабелеры данного модельного ряда подходят для интенсивной эксплуатации и высот штабелирования до 5500 мм с фиксированными вилами и 6000 мм с регулируемыми вилами.

Технические параметры базовой модели:

Основные параметры	1.2	Модель		PS 15		PS 15SL
				5000	2900	5000	2900
	1.3	Тип		Самоходный
	1.4	Положение оператора		Пеший
	1.5	Грузоподъемность	Q (кг)	1500
	1.6	Центр загрузки	c (мм)	600
	1.8	Расстояние от центра оси до вил	x (мм)	751	755	722	710
	1.9	Колесная база	y (мм)	1526	1407	1527	1393
Массы	2.1	Масса	кг	1596	1095	1702	1270
	2.2	Нагрузка на переднюю/заднюю ось с грузом	кг	1345/1663	1165/1430	1398/1716	1250/1520
	2.3	Нагрузка на переднюю/заднюю ось без груза	кг	955/553	735/360	1008/606	825/445
Колеса, ходовая часть	3.1	Тип колес		Полиуретан (PU)
	3.2	Размер передних (ведущих) колес		Ø230х75
	3.3	Размер задних колес		Ø80х70
	3.4	Дополнительные колеса		Ø124х60
	3.5	Кол-во колес спереди/сзади (х-ведущие)		1х+2/4
	3.6	Колея передних колес	b10 (мм)	766	570	766	570
	3.7	Колея задних колес	b11 (мм)	390		1089-1389
Размеры	4.2	Габаритная высота (min)	h1 (мм)	2220	1950	2220	1950
	4.3	Свободный подъем	h2 (мм)	1660	150	1660	150
	4.4	Высота подъема	h3 (мм)	4915	2815	4950	2850
	4.5	Габаритная высота (max)	h4 (мм)	5520	3370	5520	3370
	4.9	Высота ручки (min/max)	h14 (мм)	1370/945
	4.15	Высота вил в нижнем положении	h13 (мм)	85		50
	4.19	Общая длина	l1 (мм)	2110	1987	2140	2019
	4.20	Длина до фронта вил	l2 (мм)	960	837	990	869
	4.21	Общая ширина	b1 (мм)	1000	795	1000	795
	4.22	Размеры вил	s/e/l (мм)	60/180/1150		35/100/1150
	4.25	Ширина вил	b5 (мм)	570		200-720
	4.32	Клиренс в центре базы	m2 (мм)	25
	4.34	Ширина прохода с паллетой 800×1200	Ast (мм)	2519	2397	2542	2418
	4.35	Радиус разворота	Wa (мм)	1717	1598	1718	1585
Характеристики	5.1	Скорость движения (с грузом/ без груза)	км/ч	6.0/6.0
	5.2	Скорость подъема (с грузом/ без груза)	мм/с	140/212	82/152	141/212	82/152
	5.3	Скорость движения вил вниз (с грузом/ без груза)	мм/с	196/178	108/95	196/178	108/95
	5.8	Преодолимый уклон max (с грузом/ без груза)	%	6/12
	5.10	Тормозная система		Электромагнитный тормоз
Параметры электрической системы	6.1	Мощность двигателя движения	кВт	1.3
	6.2	Мощность двигателя подъема	кВт	3.0	2.2	3.0	2.2
	6.3	Стандарт АКБ		В, 3PzS	B, 2PzS	В, 3PzS	B, 2PzS
	6.4	Напряжение питания, номинальная емкость АКБ	В/Ач	24/350	24/210	24/350	24/210
	6.5	Масса АКБ	кг	288	217	288	217
	6.6	Потребление энергии в соотв. с циклом VDI	кВтч/ч	2.36
Другое	8.1	Тип управления ходом		AC
	8.4	Уровень шума	dB(A)	69

Параметры доступных мачт:

	Габаритная высота мачты минимальная h1 (мм)	Высота свободного подъема h2 (мм)	Высота подъема h3 (мм)	Высота вил максимальная h3 + h13 (мм)	Габаритная высота мачты максимальная h4 (мм)
PS 15
DX	1950	150	2815	2900	3370
	2100	150	3115	3200	3670
	2300	150	3515	3600	4070
	2500	150	3915	4000	4470
DX с функцией свободного подъема (FFL)	1950	1480	2815	2900	3370
	2300	1830	3515	3600	4070
TX с функцией свободного подъема (FFL)	1980	1420	4215	4300	4865
	2080	1520	4515	4600	5115
	2220	1660	4915	5000	5520
	2475	1875	5415	5500	6060
PS 15SL
DX	1950	150	2850	2900	3370
	2100	150	3150	3200	3670
	2300	150	3550	3600	4070
	2500	150	3950	4000	4470
DX с функцией свободного подъема (FFL)	1950	1480	2850	2900	3370
	2300	1830	3550	3600	4070
TX с функцией свободного подъема (FFL)	1980	1420	4250	4300	4865
	2080	1520	4550	4600	5115
	2220	1660	4950	5000	5520
	2475	1875	5450	5500	6060
	2740	2100	5950	6000	6600
